WJ21(A/D) 與WJ31(D/A)產品配對設置說明（WJ31作主機）

一、設置WJ21遠程IO模塊步驟：

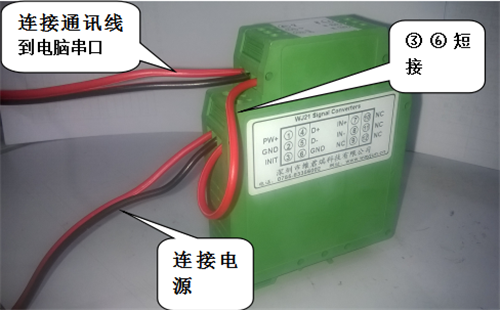

1、 連接電源線和通訊線(485/232)，通訊線接到電腦串口。并將3腳和6腳短接（如圖所示），然后上電。

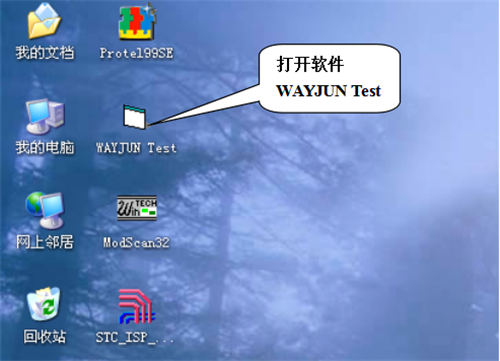

2、打開軟件“WAYJUN Test”

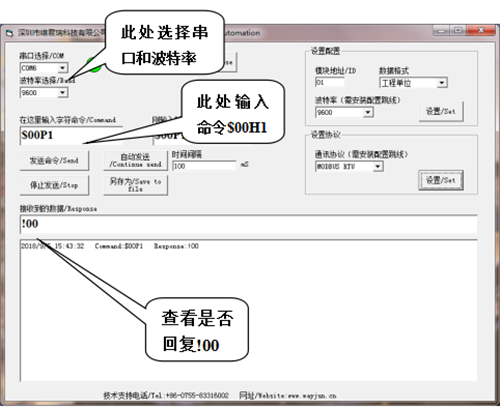

3、選擇通訊串口和波特率，輸入命令 $00P1，并點擊發送命令，查看是否回復!00。(若沒有回復，請檢查接線和通訊端口) 然后斷電，并將3腳和6腳短接線斷開。
二、設置WJ31遠程IO模塊步驟

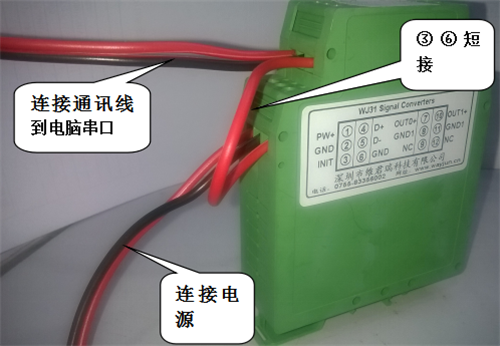

1、連接電源和通訊線（485/232），通訊線接到電腦串口。并將3腳和6腳短接（如圖所示）然后上電。

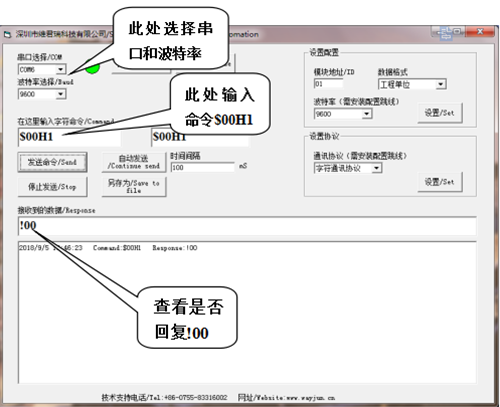

2、 打開軟件“WAYJUN Test”選擇通訊串口和波特率，輸入命令$00H1，并點擊發送命令，查看是否回復!00。(若沒有回復，請檢查接線和通訊端口)
三、WJ21遠程IO模塊與WJ31遠程IO模塊的對接

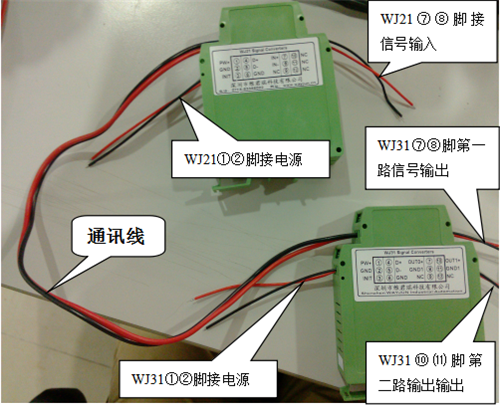

1、完成對WJ31,和WJ21產品設置后，將WJ21④⑤腳連接到WJ31④⑤即可，對接接線如圖所示。

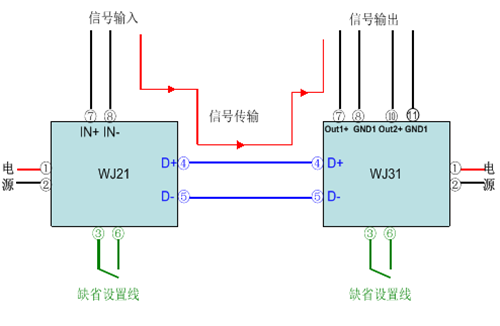

2、 對接功能框圖如圖所示。

（485通訊：WJ21的D+接WJ31的D+，WJ21的D-接WJ31的D-。
232通訊：WJ21的D+接WJ31的D-，WJ21的D-接WJ31的D+。）

版權：
版權 ? 2012深圳市維君瑞科技有限公司。
如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

                                                            版本號：V1.1
                                                            日期：2018年9月
