產品特點：

● NTC10K/NTC20K等電阻轉換成標準Modbus TCP協議

● 支持TCP Server, UDP, MQTT等通訊協議

● 內置網頁功能，可以通過網頁查詢數據

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可在網頁上設置模塊IP地址和其他參數

● 低成本、小體積、模塊化設計

● 外形尺寸：79 x 69.5x 25mm

典型應用：

● 信號測量、監測和MQTT上報

●  TCP網絡，數據采集

● 智能樓宇控制、安防工程等應用系統

●  TCP網絡的工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測，MES系統

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

● NTC10K/NTC20K等溫度信號采集

產品概述：

WJ326產品是一種物聯網和工業以太網采集模塊，實現了傳感器與網絡之間形成透明的數據交互。可以將傳感器的模擬量數據轉發到網絡。

WJ326系列產品包括電源調理，NTC10K/NTC20K等電阻信號采集和WiFi網絡接口通信。通訊方式采用MODBUS TCP協議。TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼等?？捎脕韺?/span>傳感器設備的運行監測與控制。

WJ326系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

WJ326系列產品按工業標準設計、制造，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。

功能簡介：

WJ326 遠程I/O模塊，可以用來測量1路NTC10K/NTC20K等熱敏電阻溫度信號。

1、溫度信號輸入

16位采集精度，1路溫度信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

2、通訊協議

通訊接口： WiFi網絡接口。可以連接到局域網里的WiFi。

通訊協議：采用MODBUS TCP協議，實現工業以太網數據交換。也可以通過TCP socket和模塊通訊。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于10mS。

3、抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

產品型號：

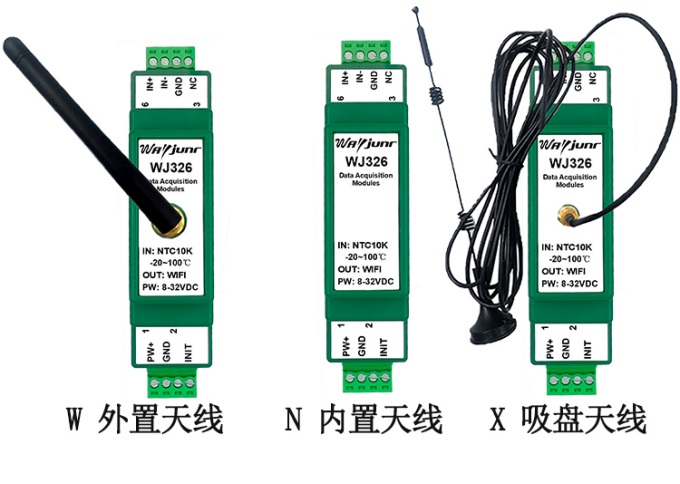

                  WJ326 - NTC□ - T□ - WiFi  -   □

選型舉例1： 型號：WJ326-NTC10K-T1-WiFi-X   表示1路NTC10K, -20~100℃信號輸入，輸出為WiFi網絡接口，天線為吸盤天線

選型舉例2： 型號：WJ326-NTC100K-T2-WiFi-W   表示1路NTC100K, 0~100℃信號輸入，輸出為WiFi網絡接口，天線為外置天線

WJ326通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  NTC電阻輸入

精    度：  0.1%

溫度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

帶    寬：  -3 dB 10 Hz

轉換速率：  16Sps（出廠默認值，用戶可在網頁里修改轉換速率。）

            可以通過發送命令設置AD轉換速率為2SPS, 4SPS, 8SPS, 16SPS, 32SPS, 50SPS, 80SPS, 100SPS

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

輸入端保護： 過壓保護，過流保護

通    訊：   MODBUS TCP通訊協議 或者 TCP socket字符協議 或者 MQTT協議

網    頁：   支持網頁訪問模塊，支持網頁設置模塊參數。

接    口：   WiFi網絡接口。

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于3W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

外形尺寸：   79 mm  x  69.5mm  x  25mm
