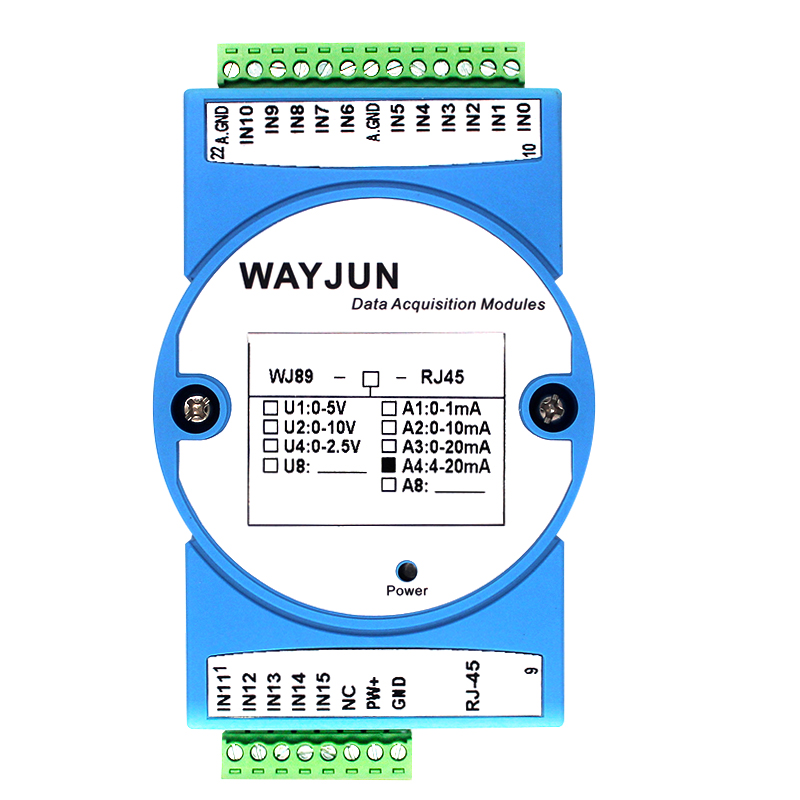

16路4-20mA轉Modbus TCP網絡數據采集模塊

網絡數據采集模塊產品特點：

● 16路4-20mA輸入Modbus TCP 通訊協議

● 信號輸入可以選型0-5V或0-10V

● 內置網頁功能，可以通過網頁查詢數據

● 支持socket通訊使用字符通信協議

● 4-20mA信號輸入與電源之間3000V隔離

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可在網頁上設置模塊IP地址和其他參數

● 網頁登錄可設置密碼，更安全

● 低成本、小體積、模塊化設計

● 外形尺寸：120 x 70 x 43mm

網絡數據采集模塊典型應用：

● 工業以太網模擬信號監測和控制

● 用于物聯網、實時監控網及現場設備通信

● 智能樓宇控制、安防工程等應用系統

● 以太網工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 物聯網模擬量信號采集

 WJ89系列產品包括電源調理，模擬量采集與輸出、開關量采集、開關量輸出和RJ-45網絡接口通信。通訊方式采用MODBUS TCP協議。TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼、通訊協議等?？捎脕韺?duì)傳感器設備的運行監測與控制。

WJ89系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

WJ89系列產品按工業標準設計、制造，模擬信號和數字信號之間互相隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

網絡數據采集模塊功能簡介：

WJ89 遠程I/O模塊，可以用來測量16路模擬量信號。

1、  模擬信號輸入

16位采集精度，16路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

2、  通訊協議

通訊接口： RJ-45網絡接口。網口位置的兩個指示燈，網線插上之后Link燈(綠燈)長亮，Data燈（黃燈）會不定時的閃爍。

通訊協議：采用MODBUS TCP協議，實現工業以太網數據交換。也可以通過網頁直接訪問控制模塊。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于100mS。

3、  抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

網絡數據采集模塊產品型號：  WJ89   -   U(A)□    -    RJ45

網絡數據采集模塊選型舉例1： 型號：WJ89-A4-RJ45   表示16路4-20mA信號輸入，輸出為RJ-45網絡接口

網絡數據采集模塊選型舉例2： 型號：WJ89-U1-RJ45   表示16路0-5V信號輸入，輸出為RJ-45網絡接口

WJ89通用參數：

(typical @ +25℃，Vs為24VDC)

模擬量輸入：  電流輸入 / 電壓輸入

精    度：  0.1%

溫度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

輸入電阻：  100Ω (4-20mA/0-20mA/0-10mA電流輸入)

                        2KΩ (0-1mA電流輸入)

                        大于200K(5V/10V電壓輸入)

帶 寬： -3 dB 10 Hz

AD轉換速率： 20 SPS （出廠默認值，用戶可發命令修改轉換速率。）

可以通過40204寄存器設置AD轉換速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160

SPS，320 SPS，500 SPS，1000 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）

注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉

換速率，我們?cè)诋a(chǎn)品出廠時按您要求的轉換速率重新校準。

通    訊：   MODBUS TCP通訊協議

網    頁：   支持網頁訪問模塊，支持網頁設置模塊參數。

接    口：   RJ-45網絡接口。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于2W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   模擬信號和開關量信號3000V隔離。

外形尺寸：   120 mm  x  70 mm  x  43mm
