PWM,又叫脈沖寬度調制，可以模擬出類似模擬信號的連續控制方式，在電機控制，燈光控制，比例閥控制等方面廣泛應用。

WJ63產品實現傳感器和主機之間的信號采集，用來脈沖信號計數和設備控制。WJ63系列產品可應用在 RS-232/485總線工業自動化控制系統，光電開關信號計數測量，PWM信號輸出及頻率測量等等。

產品包括信號隔離，脈沖信號捕捉，信號轉換和RS-485串行通信。每個串口最多可接255只 WJ63系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

WJ63系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ63系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

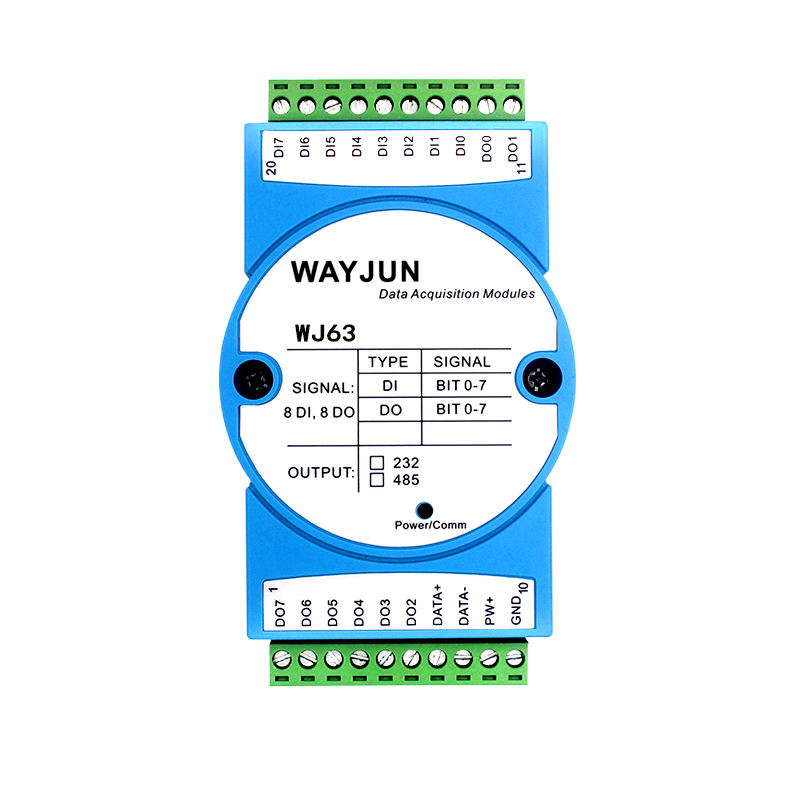

 WJ63遠程I/O模塊，可以用來測量八路開關量信號，并有八路開關量輸出?？勺鰹?/span>8路計數器或者8路頻率測量，

也可以輸出8路PWM信號。

1、  開關量信號輸入與輸出

8路開關量信號輸入，可接干接點和濕接點，詳細請參考接線圖部分；8路開關量信號輸出集電極開路輸出。

2、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

更多詳細資料請與我們聯系。

用戶如果有什么特殊要求也可以聯系我們深圳市維君瑞科技tobemaker.com
