IO遠程數據采集模塊產品特點：

● 兩路模擬信號采集，隔離轉換 RS-485/232輸出

● 采用16位AD轉換器，測量精度優于0.1%

● 通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議● 低成本、小體積模塊化設計

IO遠程數據采集模塊典型應用：

● 信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統
●  RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

● 4-20mA或0-5V信號采集

IO遠程數據采集模塊產品概述：

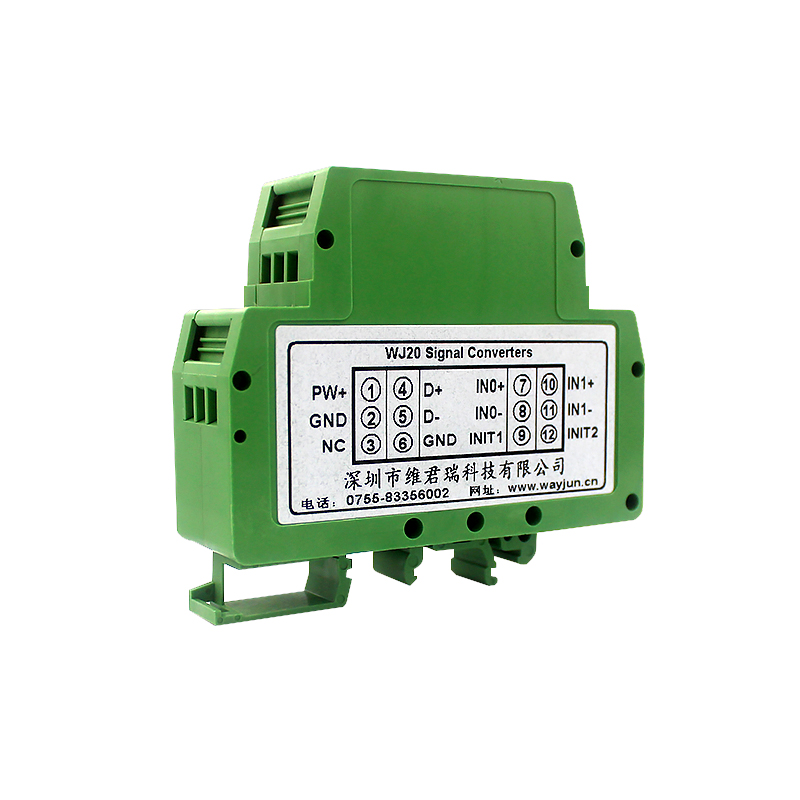

WJ20產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。WJ20系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，以及工業現場信號隔離及長線傳輸?shù)鹊取?nbsp;  產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 WJ20系列模塊，通訊方式默認為MODBUS RTU通訊協議，默認地址為01，波特率為9600，數據格式：10位，1位起始位，8位數據位，1位停止位，無校驗。也支持ASCII碼通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

                                                      WJ20模塊內部框圖

 WJ20系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。   WJ20系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

IO遠程數據采集模塊產品選型：WJ20 - U(A)□  -  □    輸入電壓或電流信號值                           通訊接口U1：0-5V           A1：0-1mA                   485： 輸出為RS-485接口  U2：0-10V         A2：0-10mA                 232： 輸出為RS-232接口                             A3:0-20mA                             A4:4-20mA         選型舉例1： 型號：WJ20-A4-485   表示兩路4-20mA信號輸入，輸出為RS-485接口選型舉例2： 型號：WJ20-U1-232   表示兩路0-5V信號輸入，輸出為RS-232接口選型舉例3： 型號：WJ20-U2-485   表示兩路0-10V信號輸入，輸出為RS-485接口
