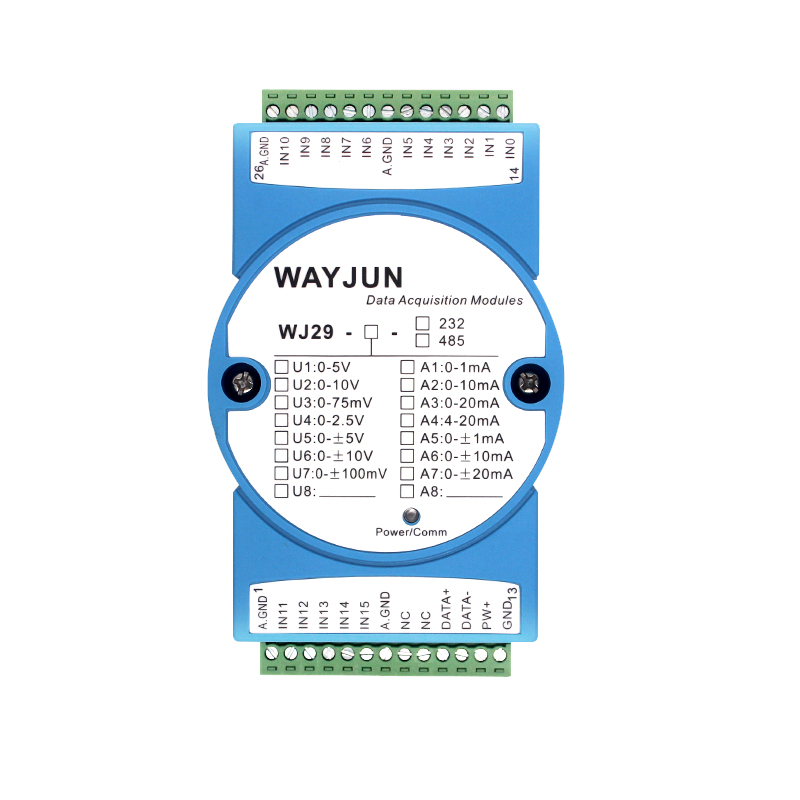

WJ29系列 16路模擬信號轉RS-485/232，數據采集A/D轉換模塊

模擬信號隔離器產品特點：

● 16路模擬信號采集，隔離轉換 RS-485/232輸出

● 采用24位AD轉換器，測量精度優于0.05%

● 通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議

● AD轉換速率可以編程設定

模擬信號隔離器典型應用：

● 模擬信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

●  RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

●  4-20mA或0-5V信號采集

模擬信號隔離器產品概述：

WJ29產品實現傳感器和主機之間的多路信號采集，用來檢測最多16路模擬信號。WJ29系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊?。產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 WJ29系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

  WJ29通用參數：(typical @ +25℃，Vs為24VDC)輸入類型：  電流輸入 / 電壓輸入精    度：  0.05%溫度漂移：  ±30 ppm/℃ (±50 ppm/℃, 最大)輸入電阻：  100Ω (4-20mA/0-20mA/0-±20mA電流輸入)             100Ω (0-10mA/0-±10mA電流輸入)            1KΩ (0-1mA/0-±1mA電流輸入)            大于200K(5V/10V電壓輸入)            大于1MΩ(2.5V以下電壓輸入)AD轉換速率：  80 SPS   （出廠默認值，用戶可發命令修改轉換速率。）               可以通過命令設置AD轉換速率2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）

注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）輸入端保護： 過壓保護，過流保護通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議             波特率（2400、4800、9600、19200、38400bps）可軟件選擇地址（0～255）可軟件選擇通訊響應時間：100 ms 最大工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路              功率消耗：    小于1W工作溫度：    - 45 ~ +80℃         工作濕度：   10 ~ 90% (無凝露)存儲溫度：   - 45 ~ +80℃              存儲濕度：   10 ~ 95% (無凝露)                                     隔離耐壓：   輸入 / 輸出  之間：  3KVDC，1分鐘，漏電流 1mA             其中RS-232 / RS-485輸出和電源共地。耐沖擊電壓： 3KVAC， 1.2/50us(峰值)外形尺寸：   120 mm  x  70 mm  x  43mm

Modbus RTU 通訊協議：

 模塊出廠默認協議為字符通訊協議，如果需要將模塊設置為Modbus RTU通訊協議，請按以下步驟設置：

1.將INIT開關撥到INIT位置。

2.正確連接電源線和通訊接口線。

3.接通電源，模塊自動進入缺省狀態，通訊地址為00，波特率為9600。

4. 等待5秒鐘，模塊初始化。

5.發送命令$00P1(cr)，檢查應答，如果為!00 (cr)則設置成功。

6. 關閉電源，INIT開關撥到NORMAL位置。

7.模塊已經成功設置為Modbus RTU通訊協議方式。

資料下載：WJ29產品說明書 (1).pdf
